A termikus él megtervezése: Az áteresztőképesség és az élettartam maximalizálása a keményforrasztó kemence hálószalagjainál

A szabályozott atmoszférájú keményforrasztás (CAB) és a nagyvákuumú termikus illesztés abszolút pontosságot követel meg a szerkezeti anyagok szállítórendszereitől. Az előmelegítési zónákon, a fluxus aktiválási szakaszokon, az ötvözet olvasztási lépésein és a kényszerhűtő cellákon áthaladva a folytonos dróthálós szalag a nagy mechanikai húzóerők és a súlyos termikus gradiens együttes terhét viseli. A magas hőmérsékletű hálószíj kopását, az alakváltozási mechanizmusokat és a szerkezeti életciklus-kezelést szabályozó mérnöki paraméterek megértése közvetlenül lehetővé teszi a nagy áteresztőképességű ipari műveletek végrehajtását a váratlan gyártási leállások elkerülése és az életciklus teljes működési költségeinek csökkentése érdekében.

Magas hőmérsékletű hálós anyagok kohászati alapjai

Az alapvető ötvözet összetételének kiválasztása meghatározza a keményforrasztó kemence hálós szalagjának alapvető mechanikai korlátait. A 600°C és 1150 °C között üzemelő rendszerekben a tipikus nem nemesfémek gyorsan atomi kristályrácsos átalakuláson mennek keresztül, ami csökkenti a mechanikai terhelhetőséget. A magas hőmérsékletű hálótervezés teljes mértékben speciális vas-nikkel-króm vagy nikkel alapú szuperötvözeteken alapul, amelyeket úgy terveztek, hogy ellenálljanak a mikroszkopikus szemcsecsúszásnak és a makroszkopikus fizikai deformációnak.

A króm képezi az oxidáció elleni védelem alapját. Ha magas hőmérsékleten oxigént vagy nyomnyi vizet tartalmazó környezetnek van kitéve, a króm azonnal a huzal külső határaihoz vándorol, és egy át nem eresztő, mikroszkopikus króm-oxid (Cr2O3) réteget képez. Ez az oxidréteg elszigeteli az alatta lévő fémmátrixot a további kémiai oxidációtól. 950°C feletti folyamatos termikus profilozásnál a krómtartalomnak meg kell haladnia a 18 tömeg%-ot, hogy ez a védőgát öngyógyító maradjon, amikor a mechanikai kopás vagy szerkezeti nyúlás mikroszkopikus felületi repedéseket okoz.

A nikkel a krómmal szinergikusan működik, hogy a szabványos vas alapvető testközpontú köbös (BCC) ferritszerkezetét rendkívül stabil felületközpontú köbös (FCC) ausztenit szerkezetté alakítsa. Ez az ausztenites mátrix sokkal nagyobb ellenállást biztosít a képlékeny alakváltozásokkal szemben hosszú expozíciós időszakok alatt. Ezenkívül a magas nikkelkoncentráció megvédi a szalagot a szerves kenőanyagok vagy a réz vagy ezüst keményforrasztási lépések során beinjektált speciális védőatmoszféra által okozott destruktív karburációs és nitridálási reakcióktól.

A magas hőmérsékletű kúszás és deformáció mechanizmusai

A kúszás az a lassú, folyamatos képlékeny alakváltozás, amely akkor megy végbe, amikor egy dróthálós heveder állandó mechanikai terhelés mellett működik, abszolút olvadáspontjának 40%-át meghaladó hőmérsékleten. A folyamatos keményforrasztó kemencékben a hálószíj állandó feszültségnek van kitéve a hajtógörgők által, miközben sűrű autóipari hőcserélőket, elektronikai burkolatokat vagy ipari vízvezeték-szerelvényeket hordoz. Több ezer üzemóra alatt ez a feszültség szerkezeti üregeket okoz a belső szemcsehatárok mentén.

A kúszás progressziója három különböző fázison megy keresztül: elsődleges, másodlagos és harmadlagos deformáción. Az elsődleges szakaszban a fém kezdeti feszültség-keményedésen megy keresztül. A másodlagos fázis egy hosszú, lineáris állandósult állapotot jelent, ahol az alakváltozás sebessége állandó marad. A mérnököknek ezen a másodlagos ablakon belül kell szabályozniuk az öv használható élettartamát. Amint a harmadlagos kúszás elkezdődik, a mikrorepedések katasztrofális makroszkopikus törésekké egyesülnek a huzalszerkezet mentén, aminek következtében a szíj váratlanul elpattan névleges üzemi feszültség alatt.

Weave konfigurációk és geometriai kiválasztási szabályok

A szőtt huzalok geometriai elrendezése az anyagkémia mellett egyformán szerepet játszik a keményforrasztó kemencehálós szalag fizikai képességeinek meghatározásában. A szabványos szövések nem tudják kezelni a nagy terhelésű keményforrasztási műveletek irányított feszültségeit. Az ipari műveleteknek meg kell felelniük a szövési geometriának a termékalkatrészeik pontos hő- és szerkezeti igényeihez.

A nagy hozamú keményforrasztósorok legszélesebb körben alkalmazott konfigurációja a kiegyensúlyozott szövés. A kiegyensúlyozott szövés váltakozó bal és jobb oldali spirálokból áll, amelyeket egyenes vagy hullámos összekötő rudak kötnek össze. Ez a váltakozó geometria teljesen semlegesíti az egyirányú spirálszalag természetes hajlamát arra, hogy oldalirányban a kemence falaihoz nyúljon. A forgási nyomatékerők belső ellensúlyozásával a szíj tökéletesen egyenesen halad változó feszültségi feltételek mellett.

Az összetett kiegyensúlyozott szövések több összenyomott spirált és keresztrudat adnak hozzá egy sűrű, egymásba ágyazott összeállításhoz. Ez egy lapos, zárt felületet eredményez, amely sűrű alátámasztást biztosít a kis alkatrészeknek, miközben vastag termikus tömeget kínál. Míg az összetett szövések megakadályozzák az apró alkatrészek vagy keményforrasztó előformák megdöntését vagy kiesését a hálónyílásokon, lényegesen több energiát igényelnek a felmelegedéshez és a lehűléshez, ami megváltoztatja a teljes kemencerendszer hőprofil követelményeit.

• Szabványos kiegyensúlyozott szövés: Váltakozó irányú spirálok, amelyeket préselt rudak kötnek össze. Kiváló gázkeringést, gyors hőkiegyenlítést és megbízható követést biztosít az általános hőkezelő vezetékeknél.
• Kettős kiegyensúlyozott szövés: Összefonódó spirálpárokkal rendelkezik, amelyek növelik a szakítószilárdságot és a terhelhetőséget anélkül, hogy vastagabb huzalmérőkre lenne szükség, amelyek csökkentik a szíj rugalmasságát.
• Összetett kiegyensúlyozott szövés (zsinórszövés): Rendkívül szoros, sűrű konfiguráció egymásba ágyazott vezetékekkel. Ideális kis orvosi alkatrészekhez vagy elektronikus tűkhöz, de nagyobb hőtehetetlenséggel rendelkezik.
• Rúddal megerősített szövés: A spirális metszéspontokon egyenes merevítőrudak vannak beillesztve, hogy növeljék a magas hőmérsékletű nyújtással szembeni ellenállást, ami nagyobb négyzetméterenkénti súlyterhelést tesz lehetővé.

Légköri kölcsönhatások és kémiai lebomlási patológiák

A keményforrasztó kemence hálószalagjai nem működnek elszigetelt vákuumban; folyamatosan kölcsönhatásba lépnek a pontos gáznemű feldolgozási környezetekkel. A szabályozott atmoszférájú keményforrasztás gyakran nitrogénre, repedt ammóniára (hidrogén-nitrogén keverékek), exoterm gázra vagy nagy tisztaságú hidrogénre támaszkodik, hogy eltávolítsa a felületi oxidokat az összeillesztett részekből. Ezek a gázkémiai összetételek agresszív romlási mechanizmusokat válthatnak ki, ha nem figyelik őket gondosan.

A zöldrothadás olyan pusztító állapot, amely a magas nikkel-krómtartalmú ötvözeteket érinti, amikor alacsony oxigéntartalmú, redukáló atmoszférában működnek, amely szén- vagy nitrogéntartalmú. Ha nyomokban oxigén van jelen a szén mellett, a króm belső reakcióba lép, és króm-karbidokat képez a szemcsehatárok mentén, ahelyett, hogy hasznos, védő felületi oxidréteget képezne. Ez zöld árnyalatú, krómszegény nikkelmátrixot hagy maga után, amelynek nincs mechanikai szilárdsága. A drótháló nagyon törékennyé válik, és kis mechanikai terhelés hatására összeomolhat.

A karburizáció egy alternatív degradációs vektort képvisel. Azokban a rézforrasztósorokban, ahol az alkatrészek nyomokban nyomokban nyomott olajat tartalmazhatnak, a kemence magas hő hatására ezek a szénhidrogének megrepednek, szabad szénatomok szabadulnak fel. Ezek az atomok közvetlenül a forró dróthálós szalagba diffundálnak, és belső ötvözőelemekkel megkötve kemény, rideg karbidokat képeznek. Ez a keményfém hálózat csökkenti a huzal hajlékonyságát, így érzékeny a hirtelen kifáradás miatti repedésre, amikor a feldolgozósor hidegebb részein halad át.

Termikus fáradtság a ciklikus fűtési és hűtési folyamatokból

Míg a folyamatos kemencék az állandó hőmérséklet fenntartására törekszenek, a hálószalag maga agresszív ciklikus hőterhelést szenved. Amint a szalag egy meghatározott szegmense kimozdul az 1050°C-os keményforrasztási zónából, és belép a kényszerhűtésű vagy vízköpenyes hűtőszekcióba, súlyos helyi hőmérséklet-eséseket tapasztal. Ez a ciklikus tágulás és összehúzódás belső hőfeszültségeket generál, amelyek meghaladhatják az anyag folyáshatárát.

A hőfáradás alapvető mechanizmusa a lokalizált mikrotörzsek. A huzal külső felülete sokkal gyorsabban lehűl és összehúzódik, mint a belső magja. Ez erős feszítő erőket hoz létre a huzal külső héján, míg a belső mag nyomóerőt fejt ki. A kemence hurkon keresztül történő több száz körút során ezek az ellentétes ciklikus feszültségek mikroszkopikus repedéseket váltanak ki, amelyek a felületen kezdődnek, és befelé vándorolnak, amíg a huzal teljesen el nem szakad.

A hőfáradás okozta károk csökkentése érdekében a kemence szállítószalagjának kialakításánál kerülni kell a hirtelen, árnyékolatlan hűtési átmeneteket. A fő fűtőkamra és a gyorshűtő fúvókák közötti szigetelt átmeneti zónák beépítése csökkenti a hősokk mértékét. Az alacsony hőtágulási együtthatóval és nagy hővezető képességgel rendelkező ötvözetek kiválasztása segít a belső huzalhőmérséklet gyors kiegyenlítésében, biztonságosan csillapítva a belső mikrofeszültséget.

Hajtástechnika és mechanikai feszültségoptimalizálás

Még a legjobb minőségű szuperötvözetből készült hálós ékszíj is idő előtt meghibásodik, ha a mechanikus hajtásrendszert nem megfelelően tervezték meg vagy nincs beállítva. A hajtástechnika elsődleges célja a lehető legalacsonyabb üzemi feszültség fenntartása, amely a szíj és a hasznos teher zökkenőmentes mozgatásához szükséges. A túlzott feszültség közvetlenül felgyorsítja a kúszási sebességet, gyorsan lerövidítve a szerelvény élettartamát.

A súrlódó meghajtórendszerek nagyméretű, gumilapos vagy precíziós megmunkálású acéldobokat használnak a szíj mozgatására a felületi súrlódás révén. Ezek a beállítások pontos egyensúlyt igényelnek a laza oldali ellensúly feszültsége és a hajtásoldali húzóerő között. Ha az ellensúly túl könnyű, a hajtódob megcsúszik, ami intenzív súrlódásos felmelegedést és helyi kopásos kopást okoz a hálón. Ha az ellensúly túl nehéz, az alapfeszültség a teljes kemencehurokban megemelkedik, így a dróthálós szalag közelebb kerül a harmadlagos kúszási határához.

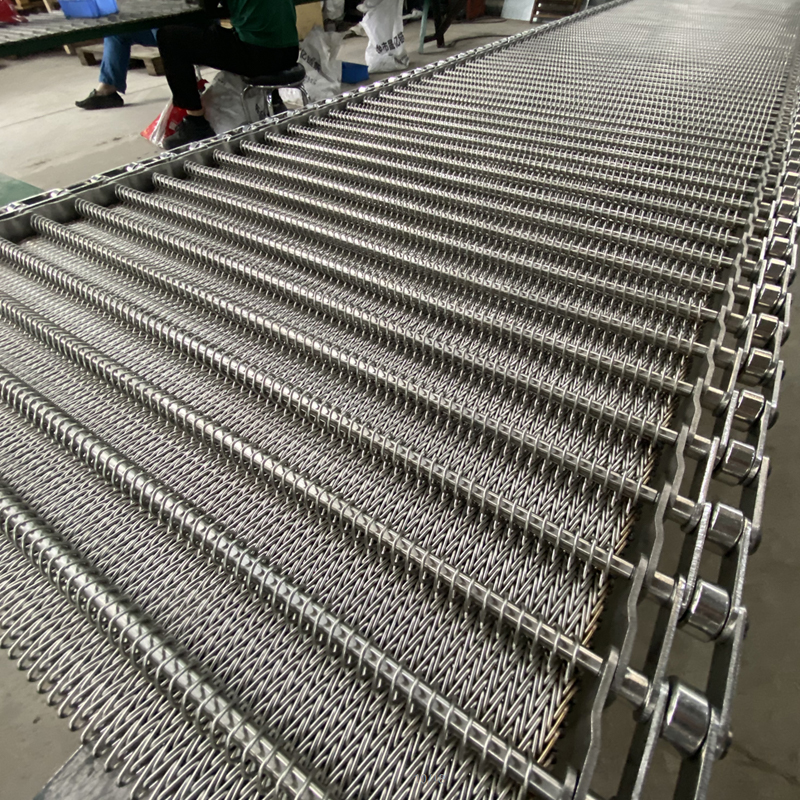

A pozitív hajtásrendszerek speciális lánckerekeket használnak, amelyek közvetlenül kapcsolódnak a hálószíj oldalaihoz erősített láncélekhez. Ez a kialakítás teljesen kiküszöböli a súrlódási csúszást, és széles szalagkonfigurációkat tesz lehetővé nagy súlyterhelés mellett. Ha azonban a láncsín bal és jobb oldalon kissé elcsúszik a kemencében belüli egyenetlen hőtágulás miatt, akkor a keresztrudak elcsavarodnak és elferdülnek, ami súlyos mechanikai bekötést és szerkezeti szakadást okoz a szíj szélei mentén.

Gyakorlati élettartam-meghosszabbítási és prediktív karbantartási protokollok

A keményforrasztó kemence hálós szalagjainak élettartamának meghosszabbítása strukturált, többszintű karbantartási stratégiát igényel, amely a reaktív válságkezelést proaktív, adatvezérelt eljárásokkal váltja fel. Mivel a magas hőmérsékletű huzalsérülések folyamatosan halmozódnak fel, a rendszeres nyomon követés és a fizikai ellenőrzés létfontosságú a gyártás folyamatos rendelkezésre állása érdekében.

Az alapvető karbantartási gyakorlat magában foglalja az öv halmozott megnyúlásának nyomon követését az idő múlásával. A technikusoknak rögzített alapvonali mérési pontokat kell létrehozniuk a kemencén kívül, és rögzíteniük kell a teljes szakaszt a heti leállások alatt. Az egészséges öv lineáris, kiszámítható nyúlási sebességet mutat a másodlagos kúszási fázisban. A nyúlás éles, hirtelen növekedése azt jelzi, hogy az anyag harmadlagos kúszási szakaszába lépett, jelezve, hogy azonnal be kell ütemezni a csereszíjat, hogy elkerüljük a katasztrofális üzemzavart.

A sérült szakaszok összeillesztése és javítása hatékony módszer a szíj teljes élettartama alatti felhasználás biztonságos maximalizálására. Ha az öv egy lokalizált zónájában sérülést szenved egy véletlenszerű alkatrészleejtés vagy egy helyi láng becsapódása, a torz spirálok kivágása és egy új, hozzáillő huzalszakaszba szövés helyreállítja a szerkezeti integritást. Nagyon fontos, hogy a javítóhuzal pontosan megegyezzen az eredeti szalag kohászati ​​tételével és huzalátmérőjével. A különböző ötvözetminőségek vagy huzalméretek keverése egyenetlen hőtágulási pontokat eredményez, ami gyorsan súlyos nyomkövetési problémákat és felgyorsult terhelés alatti repedést okozhat.

Hivatkozások

ASM Nemzetközi Kézikönyv Bizottság. (2020). ASM kézikönyv, 1. kötet: Tulajdonságok és választék: vasak, acélok és nagy teljesítményű ötvözetek . ASM International.
Reed, R. C. (2008). A szuperötvözetek: alapok és alkalmazások . Cambridge University Press.
Lai, G. Y. (2007). Magas hőmérsékletű korróziós és anyagalkalmazások . ASM International.
Schmid, S. R. és Kalpakjian, S. (2018). Gyártástechnika és technológia (8. kiadás) . Pearson.
